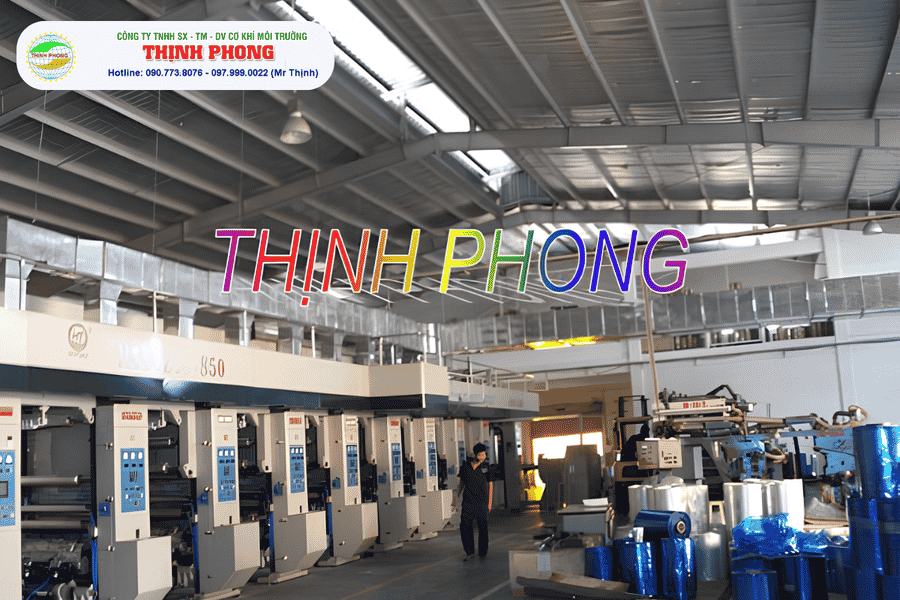

Hệ thống thu gom và xử lý hơi dung môi từ chuyền in là giải pháp công nghệ đặc biệt quan trọng trong ngành in ấn bao bì, in lụa, in ống đồng và xuất bản hiện đại. Quá trình làm khô mực in phát sinh một lượng lớn hợp chất hữu cơ dễ bay hơi (VOC), gây hại nghiêm trọng đến sức khỏe công nhân và ô nhiễm môi trường. Việc lắp đặt một hệ thống xử lý bài bản không chỉ bảo vệ không gian làm việc mà còn giúp doanh nghiệp đáp ứng nghiêm ngặt các tiêu chuẩn khí thải môi trường hiện hành.

Cùng Thịnh Phong – nhà thiết kế và thi công chuyên nghiệp – tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật và nguyên lý hoạt động của hệ thống xử lý mùi trong bài viết dưới đây.

Hệ thống thu gom và xử lý hơi dung môi từ chuyền in là gì?

Hệ thống thu gom và xử lý hơi dung môi từ chuyền in là giải pháp kỹ thuật đồng bộ, chuyên dụng để kiểm soát, thu gom triệt để và xử lý dòng khí thải chứa dung môi độc hại (như Toluen, Xylen, Axeton, Ethyl Acetate...) phát sinh từ các đầu phun, máng mực, hay tủ sấy của chuyền in.

Hệ thống hoạt động dựa trên nguyên lý tạo áp suất âm bằng quạt hút ly tâm công nghiệp tại các chụp hút đặt ngay vị trí phát thải. Toàn bộ hơi dung môi được gom lại, dẫn qua hệ thống đường ống chuyên dụng đưa về tháp xử lý trung tâm (thường sử dụng công nghệ hấp phụ than hoạt tính kết hợp hấp thụ hoặc lọc tĩnh điện) trước khi xả khí sạch ra môi trường.

Vai trò của hệ thống xử lý hơi dung môi chuyền in trong nhà máy

Trong các xưởng in, mực in và dung môi pha loãng là nguồn phát tán khí VOC liên tục. Nếu không có biện pháp cô lập và xử lý, lượng dung môi này sẽ tích tụ, mang lại nhiều rủi ro lớn. Việc lắp đặt hệ thống từ Thịnh Phong mang lại các lợi ích thiết thực:

• Bảo vệ sức khỏe người lao động: Loại bỏ mùi mực in độc hại, ngăn ngừa các bệnh về đường hô hấp, thần kinh và dị ứng cho thợ in.

• Phòng chống cháy nổ tối đa: Dung môi ngành in có điểm chớp cháy thấp, hệ thống hút giúp giảm nồng độ khí xuống dưới mức giới hạn nổ dưới (LEL), đảm bảo an toàn nhà xưởng.

• Đáp ứng tiêu chuẩn pháp lý về môi trường: Giúp nhà máy đạt chứng nhận đánh giá tác động môi trường (ĐTM), tuân thủ quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp.

• Tăng chất lượng sản phẩm và tuổi thọ máy móc: Môi trường thông thoáng giúp mực in khô đều hơn, không bị bám bẩn ngược lại trục in và hạn chế ăn mòn linh kiện điện tử của máy in.

​

Cấu tạo hệ thống thu gom và xử lý hơi dung môi từ chuyền in

Hệ thống xử ký môi trường do Thịnh Phong thiết kế và thi công được cấu thành từ các hạng mục chất lượng cao, vận hành tự động và có độ bền cơ học vượt trội:

Chụp hút và Hệ thống ống dẫn khí chịu dung môi

• Chụp hút (Hoods): Được tính toán biên dạng khí động học chính xác, ôm sát các lô in và tủ sấy để gom tối đa lượng hơi phát tán mà không làm ảnh hưởng đến thao tác vận hành máy in.

• Đường ống dẫn: Do đặc thù hơi dung môi có tính ăn mòn hóa học cao, Thịnh Phong sử dụng vật liệu Inox (SUS 304, SUS 316) hoặc thép tấm mạ kẽm cao cấp, được hàn bít kín bằng công nghệ hiện đại, đảm bảo không rò rỉ khí ra khu vực sản xuất.

Thiết bị xử lý trung tâm (Tháp xử lý VOCs)

Tùy thuộc vào lưu lượng và nồng độ dung môi, hệ thống xử lý của chúng tôi tích hợp các module:

• Tháp hấp phụ than hoạt tính (Activated Carbon Filter): Sử dụng các tầng than hoạt tính gáo dừa có chỉ số Iodine cao để giữ lại các phân tử dung môi hữu cơ.

• Tháp hấp thụ/Giải nhiệt (Scrubber): Hỗ trợ làm mát dòng khí sấy từ máy in và trung hòa bớt một phần tạp chất trước khi qua tầng than hoạt tính.

Quạt hút ly tâm truyền động gián tiếp

• Quạt hút được thiết kế chuyên dụng với cánh quạt cân bằng động chuẩn xác, động cơ phòng nổ (Explosion-proof motor) đạt chứng nhận an toàn, đảm bảo tạo lưu lượng gió lớn và áp suất hút mạnh mẽ, vận hành êm ái 24/7.

 Hệ thống đo lường và tủ điện điều khiển

• Tích hợp các cảm biến áp suất chênh lệch để theo dõi độ bão hòa của vật liệu lọc, cảm biến nhiệt độ dòng khí sấy. Tủ điều khiển biến tần giúp tối ưu hóa điện năng tiêu thụ theo công suất hoạt động thực tế của chuyền in.

Thông số kỹ thuật tham khảo (Thiết kế theo yêu cầu)

Để đáp ứng đa dạng quy mô từ xưởng in bao bì nhỏ đến các nhà máy in ấn công nghiệp tốc độ cao, Thịnh Phong cung cấp đầy đủ các thông số kỹ thuật, kích thước và công suất để quý khách hàng dễ dàng lựa chọn:

Nguyên lý hoạt động của hệ thống

Quy trình xử lý hơi dung môi từ chuyền in được vận hành theo chu trình khép kín:

1. Gom khí tại nguồn: Hơi dung môi bay ra từ các máng mực và buồng sấy của máy in được hệ thống áp âm hút ngay lập tức vào chụp hút.

2. Dẫn truyền trung gian: Dòng khí độc dẫn qua mạng lưới đường ống, đi qua thiết bị lọc bụi tinh để loại bỏ các hạt bụi mực bám dính (nếu có).

3. Xử lý hóa lý: Khí thải đi vào tháp xử lý, các phân tử dung môi hữu cơ VOC bị giữ chặt lại trong các mao mạch của tầng than hoạt tính hoặc bị trung hòa tại tháp hấp thụ.

4. Phát thải an toàn: Khí sạch hoàn toàn mùi và đạt quy chuẩn môi trường được quạt hút đẩy ra ngoài không trung qua ống khói cao tiêu chuẩn.

Thịnh Phong – Đơn vị thiết kế thi công hệ thống xử lý hơi dung môi uy tín

Là đơn vị trực tiếp khảo sát, thiết kế và thi công trọn gói, Công ty Cơ khí Môi trường Thịnh Phong tự hào là đối tác chiến lược của nhiều nhà máy in ấn lớn tại TPHCM và các tỉnh thành trên toàn quốc.

Chúng tôi cam kết mang đến cho Quý khách hàng:

• Giải pháp tối ưu hóa chi phí đầu tư, hệ thống gọn gàng, tiết kiệm diện tích nhà xưởng.

• Thiết bị hoạt động bền bỉ, linh kiện dễ dàng thay thế và bảo trì định kỳ.

• Đội ngũ kỹ sư chuyên môn cao, thi công đúng tiến độ và đạt chuẩn nghiệm thu môi trường.

Mọi chi tiết tư vấn kỹ thuật, khảo sát mặt bằng và báo giá chi tiết, vui lòng liên hệ qua hotline 0979990022 để được tư vấn giải pháp phù hợp nhất.
